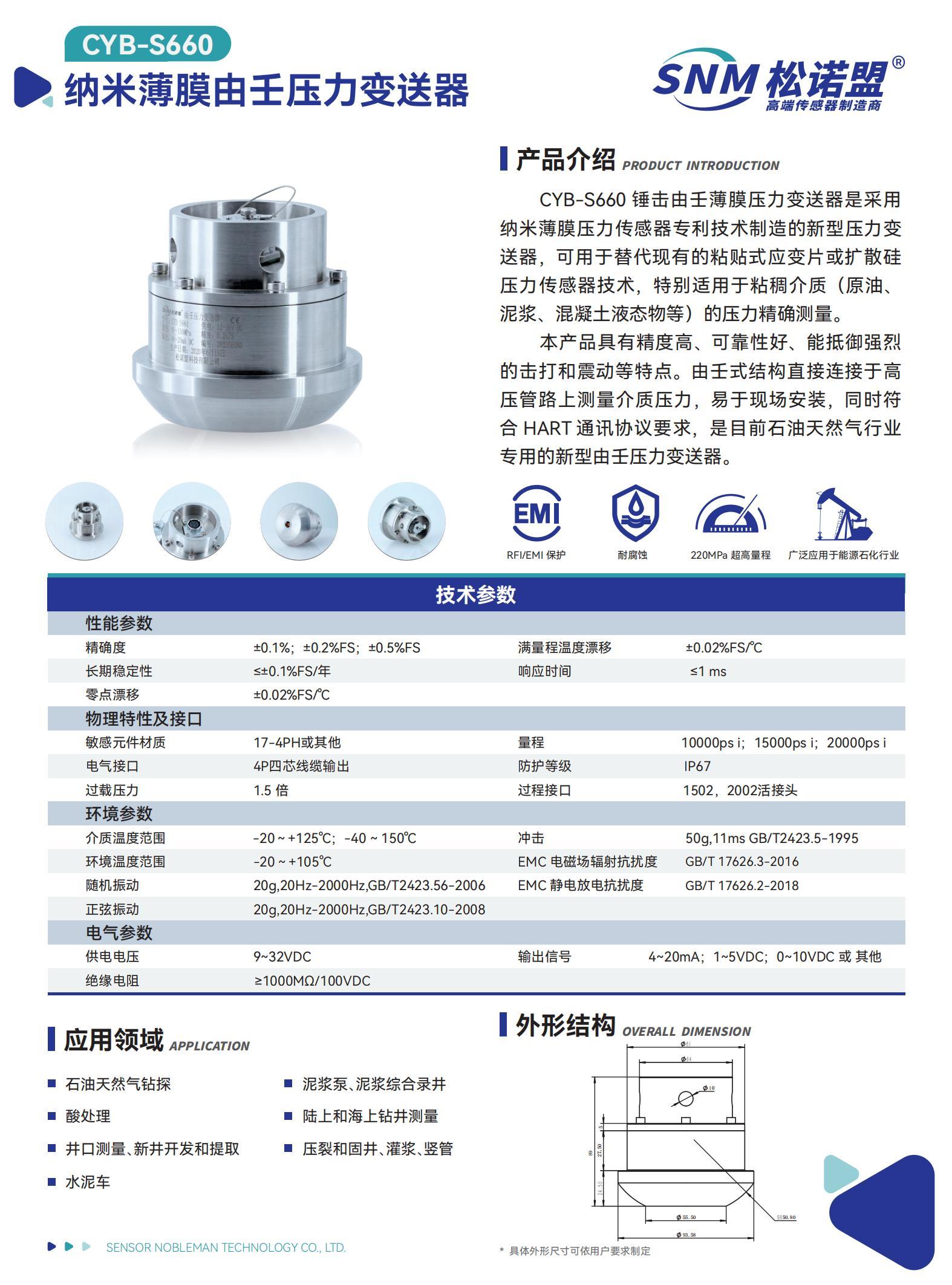

CYB-S660 纳米薄膜由壬压力变送器


CYB-S660锤击由王薄膜压力变送器是采用纳米薄膜压力传感器专利技术替代现有的粘贴式应变片或扩散硅压力传感器技术制造的新型压力变送器,特别适用于粘稠介质(原油、泥浆、混凝土湾态物等)的压力精确测量。本产品具有精度高、可靠性好、能抵御强烈的击打和震动等特点。由王式结构直接连接于高压管路上测量介质压力,易于现场安装,同时符合HART通讯协议要求,是目前石油天然气行业专用的新型由于压力变送器。
联系我们
  • 产品描述
  • 技术参数
  • 产品选型
  • 资料下载

      产品概述
      CYB-S661 锤击由壬薄膜压力变送器是采用纳米薄膜压力传感器专利技术替代现有的粘贴式应变片或扩散硅压力传感器技术制造的新型压力变送器,特别适用于粘稠介质(原油、泥浆、混凝土液态物等)的压力精确测量。本产品具有精度高、可靠性好、能抵御强烈的击打和震动等特点。由壬式结构直接连接于高压管路上测量介质压力,易于现场安装,同时符合 HART 通讯协议要求,是目前石油天然气行业专用的新型由壬压力变送器。
      产品特点
      ● 采用原子薄膜压力传感器技术,测量精度高,稳定性好。
      ● 全不锈钢焊接结构,整体密封。
      ● 抗击打、抗震动、抗干扰、防雷击。
      ● 符合 NACE,RFI/EMI 保护。
      ● 大开口设计,支持高粘度介质,抗高压冲击,耐磨损。
      ● 无安装应力。
      ● 带 HART 通讯协议。

    CYB-S660

    技术参数

    测量范围

    (0~35~70~105~150~220) MPa

    测量精度

    0.2 级,0.5 级(包括非线性、重复性及迟滞误差)

    过载压力

    3 倍满量程

    输出信号

    (4~20)mADC/HART

    供电电压

    (12~36)VDC

    介质温度

    (-50~+150)℃

    储存温度

    (-40~+90)℃

    零点温漂

    ≤±0.01% FS/℃

    电气接头

    多种电连接器

    升时间

    ≤3ms 可达 90% FS

    过程接口

    1502、2002 翼形活接头

    防水等级

    IP67

    接液表面材料

    316L、17-4PH、Inconel X750、Inconel X718

      产品应用
      ¤ 石油天然气钻探  ¤ 泥浆泵、泥浆综合录井  ¤ 陆上和海上钻井测量  ¤ 酸处理  ¤ 压裂和固井、灌浆、竖管  ¤ 井口测量、新井开发和提取  ¤ 服务和水泥卡车

    关键词:
    • 由壬压力变送器
  • CYB-S660

    技术参数
    精确度
    ±0.1%;±0.2%FS;±0.5%FS
    长期稳定性
    ≤±0.1%FS/年
    零点漂移
    ±0.02%FS/℃
    满量程温度漂移
    ±0.02%FS/℃
    响应时间
    ≤1 ms
    敏感元件材质
    17-4PH或其他
    电气接口
    4P四芯线缆输出
    过载压力
    1.5 倍
    量程
    10000ps i;15000ps i;20000ps i
    防护等级
    IP67
    过程接口
    1502,2002活接头
    介质温度范围
    -20~+125℃;-40 ~ 150℃
    环境温度范围
    -20~+105℃
    随机振动
    20g,20Hz-2000Hz,GB/T2423.56-2006
    正弦振动
    20g,20Hz-2000Hz,GB/T2423.10-2008
    冲击
    50g,11ms GB/T2423.5-1995
    介质温度范围
    EMC 电磁场辐射抗扰度
    GB/T 17626.3-2016
    EMC 静电放电抗扰度
    GB/T 17626.2-2018
    供电电压
    9~32VDC
    绝缘电阻
    ≥1000MΩ/100VDC
    输出信号
    4~20mA;1~5VDC;0~10VDC 或 其他
