松诺盟超高纯压力传感器：为半导体制造注入“精准力量”
发布时间：
2025-04-22
分类：

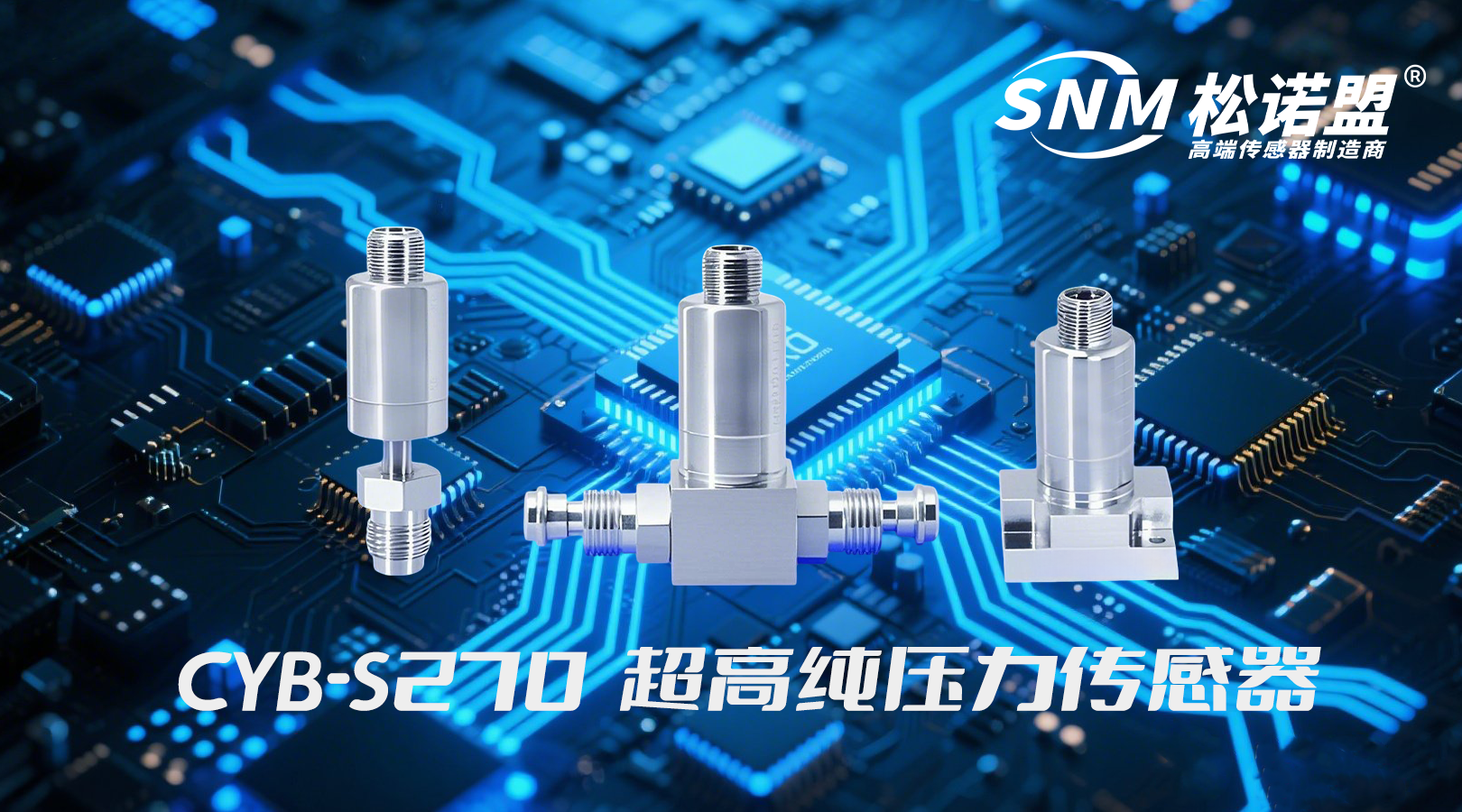

松诺盟超高纯压力传感器：为半导体制造注入“精准力量”
在美对华半导体出口管制升级、14nm以下制程全面封锁的背景下，中国芯片产业正经历"精准度"与"自主性"的双重突围战。在半导体领域，每一个纳米的精度提升、每一个帕斯卡的稳定性增强，都直接关系到芯片性能的优劣。松诺盟的超高纯压力传感器，凭借其革命性的技术，为整个行业注入了新的活力，成为半导体产业链中不可或缺的“精密守护者”。
半导体制造的“隐形门槛”：压力控制的极致挑战
半导体生产是精密科学的巅峰，从晶圆加工到刻蚀、沉积、封装，每个环节都需在超高纯环境下完成。而压力参数的微小波动，轻则影响薄膜均匀性，重则导致整批晶圆报废。传统压力传感器常因材料纯度不足、耐腐蚀性差或长期漂移问题，成为良率提升的“绊脚石”。
松诺盟的破局之道
在当前的市场环境下，松诺盟深刻洞察行业痛点，并以此为契机，创新性的推出了超高纯压力传感器系列产品，这一系列传感器的推出，不仅标志着松诺盟在技术上的重大突破，更是为半导体制造保驾护航；

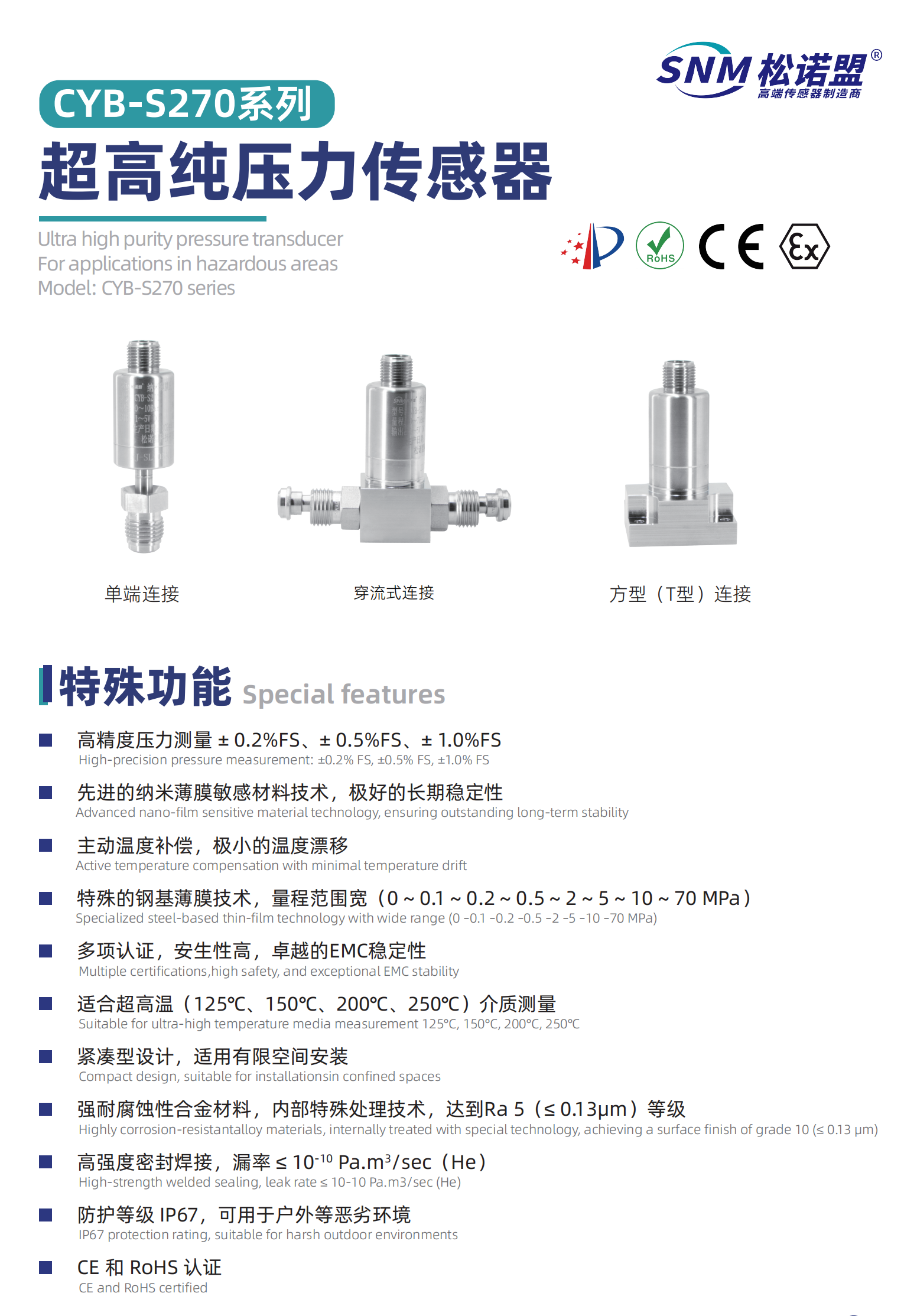

超高纯度材质，零污染保障
松诺盟超高纯压力系列产品采用特种合金高强度密封焊接工艺，传感器接触介质满足SEMI F20标准，避免金属离子析出，确保工艺气体和化学液体的绝对纯净，从源头杜绝污染风险。
纳米级精度，稳定性再突破

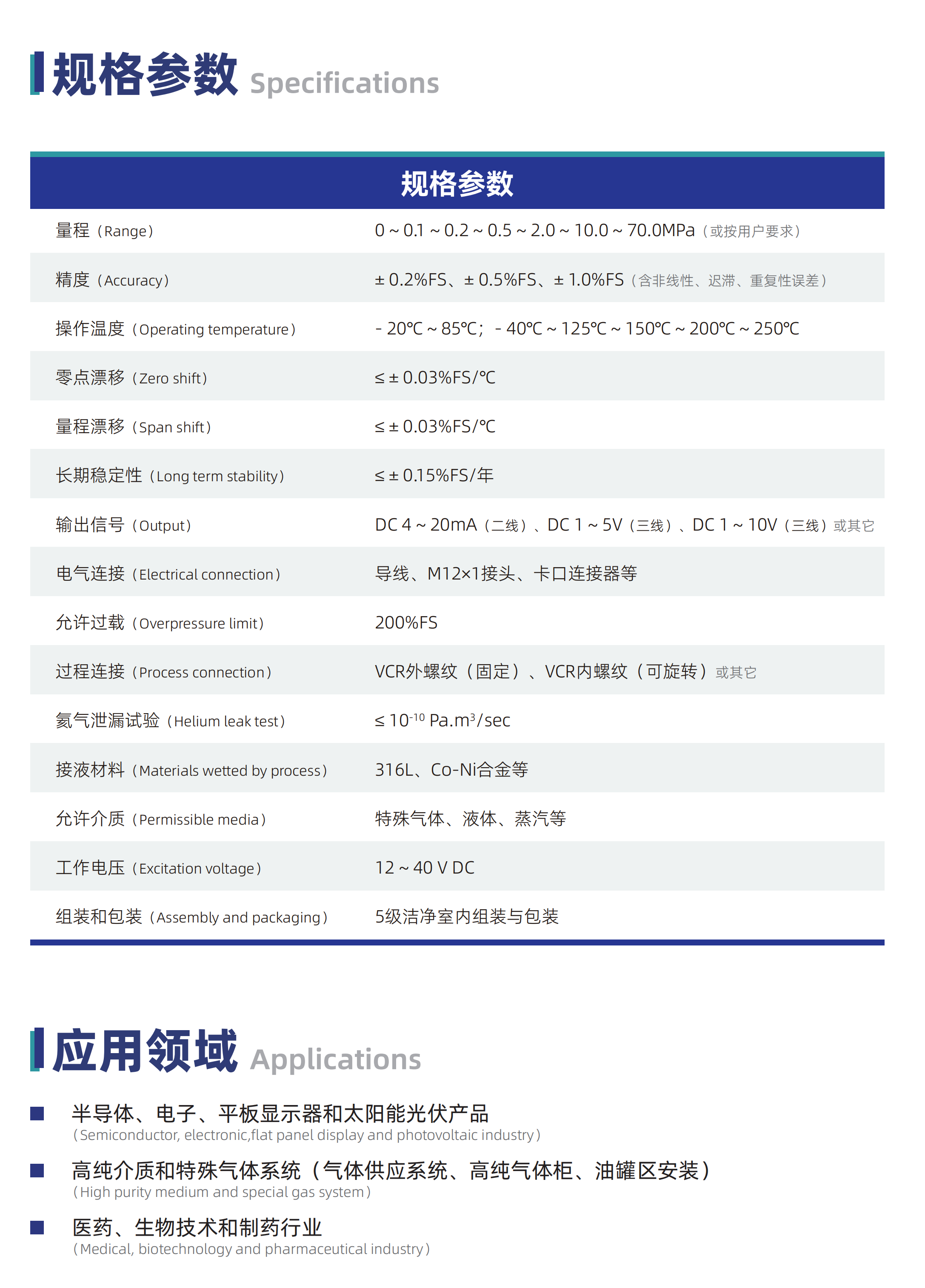

搭载自主研制的纳米薄膜压力芯体，实现±0.2%FS的测量精度，全量程温度补偿技术使得传感器在-40℃~250℃极端环境下，依然能够保持卓越的性能表现，稳定性得到了显著的提升。
超强耐腐蚀，寿命翻倍
通过特殊镀膜工艺与膜片特殊材质设计，可耐强酸、强碱及高活性气体（如Cl、HF），使用寿命较传统产品大幅度提升，从而有效降低了设备停机维护成本，为用户带来了更高的经济效益。
落地场景：实现从实验室到量产线的全链赋能；刻蚀工艺：实时监控反应腔室压力，确保等离子体均匀分布，提升图形转移精度；CVD/PVD沉积：动态调节气体压力，实现纳米级薄膜厚度的精准控制；设备国产化替代：兼容国际主流半导体设备接口协议，助力供应链自主可控；
携手创新，攻克高纯压力传感器国产化难题
与国内领先的半导体设备制造商携手合作，共同研发，成功实现了产品的全国产化，从而有效避免了在关键技术和设备上受制于人，解决了潜在的“卡脖子”问题。
未来已来：与行业共赴“芯”征程
随着第三代半导体、先进封装技术的崛起，松诺盟持续加码研发投入，推出面向氢能半导体、碳化硅长晶炉等新兴场景的定制化解决方案。我们深信：用中国精度丈量产业高度，方能助力全球半导体行业突破极限。
即刻行动
关注松诺盟官网/公众号，或联系技术团队定制专属压力监测方案——让每一帕斯卡，都成为您制胜“芯”时代的底气！
