CYB-S270 高纯纳米薄膜压力传感器


联系我们

  • 产品描述
  • 技术参数
  • 产品选型
  • 资料下载

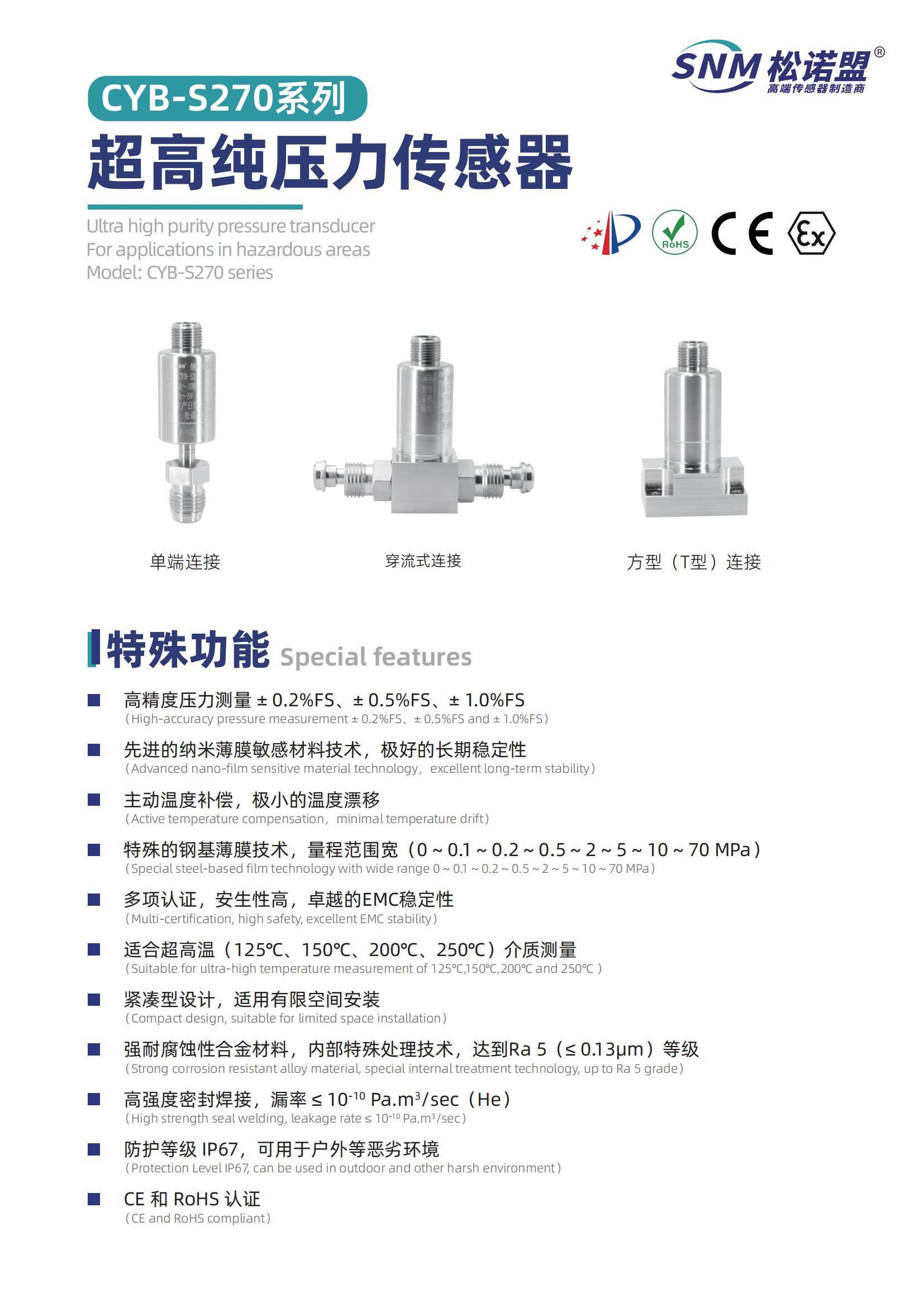

      产品特点
      ● 高精度压力测量 ± 0.2%FS、± 0.5%FS、± 1.0%FS;
      ● 先进的纳米薄膜敏感材料技术,极好的长期稳定性;
      ● 主动温度补偿,极小的温度漂移;
      ● 特殊的钢基薄膜技术,量程范围宽(0 ~ 0.1 ~ 0.2 ~ 0.5 ~ 2 ~ 5 ~ 10 ~ 70 MPa);
      ● 多项认证,安生性高,卓越的EMC稳定性;
      ● 适适合超高温(125℃、150℃、200℃、250℃)介质测量;
      ● 紧凑型设计,适用有限空间安装;
      ● 强耐腐蚀性合金材料,内部特殊处理技术,达到Ra 5(≤ 0.13μm)等级;
      ● 高强度密封焊接,漏率 ≤ 10-10 Pa.m3/sec(He);
      ● 防护等级 IP67,可用于户外等恶劣环境;
      ● CE 和 RoHS 认证。

      产品应用

      ¤ 半导体设备、微电子产业  ¤ 高纯气体制备与供气系统  ¤ 新能源电池、太阳能光伏  ¤ 生物技术与制药领域  ¤ 油罐区、特殊介质压力测量

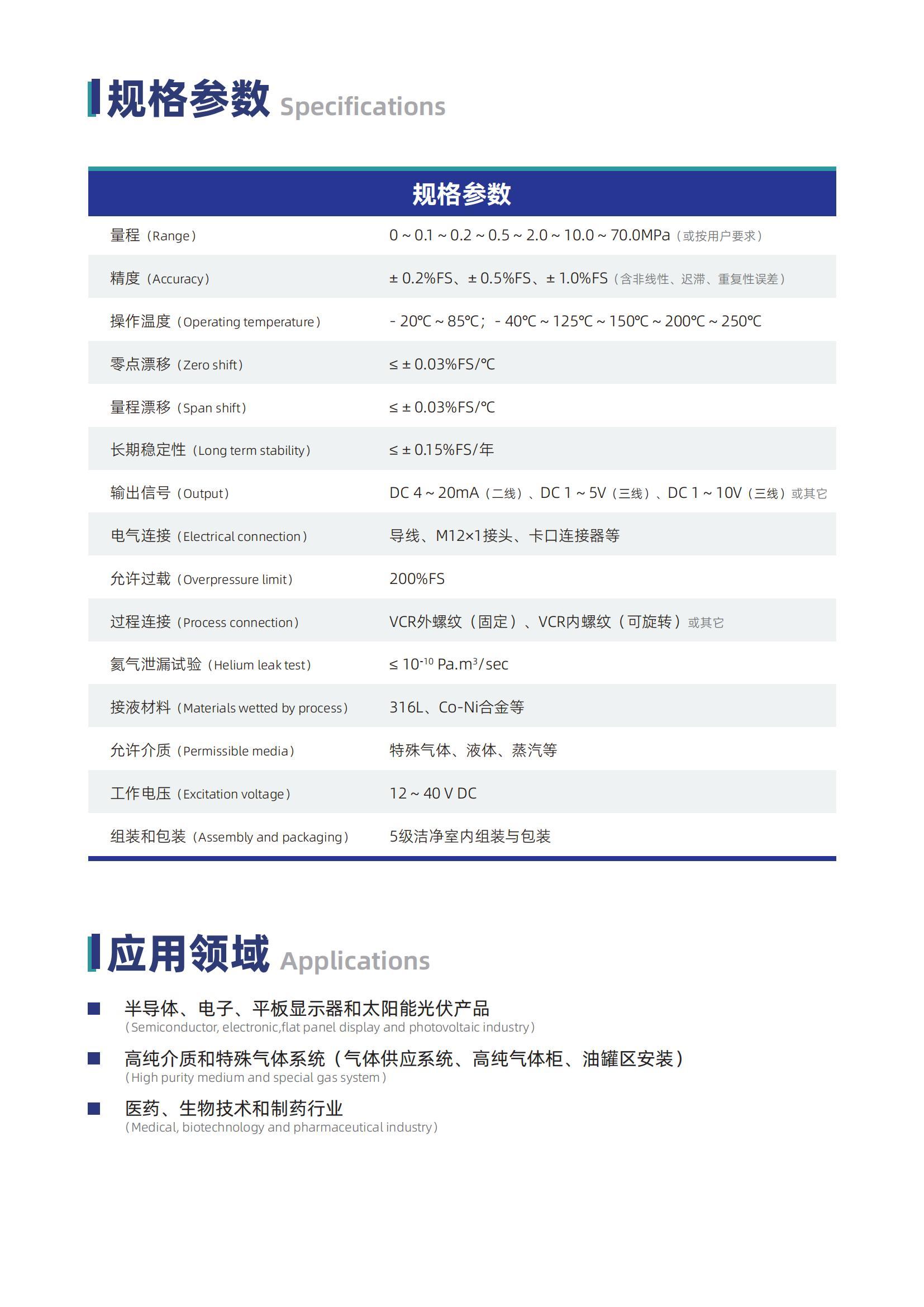

  • CYB-S270 技术参数
    量程(表/绝压) 0 ~ 0.1 ~ 0.2 ~ 0.5 ~ 2.0 ~ 5.0 ~ 10.0 ~ 70.0MPa
    综合精度 ± 0.2%FS;± 0.5%FS;± 1.0%FS
    零点温度漂移 ≤ ± 0.02%FS/℃
    长期稳定性 ≤ ± 0.10%FS/年
    介质温度 - 40℃ ~ 125℃ ~ 150℃ ~ 250℃
    允许过载 200%FS
    输出信号 DC 4 ~ 20mA;0 ~ 5V;1 ~ 5V或 其它
    允许介质 特殊气体、液体、蒸汽等
    接液材料 316L、InconelX750、UNSR30003等
    电气连接 导线、M12×1接头、卡口连接器等
    包装 5级洁净室双层包装

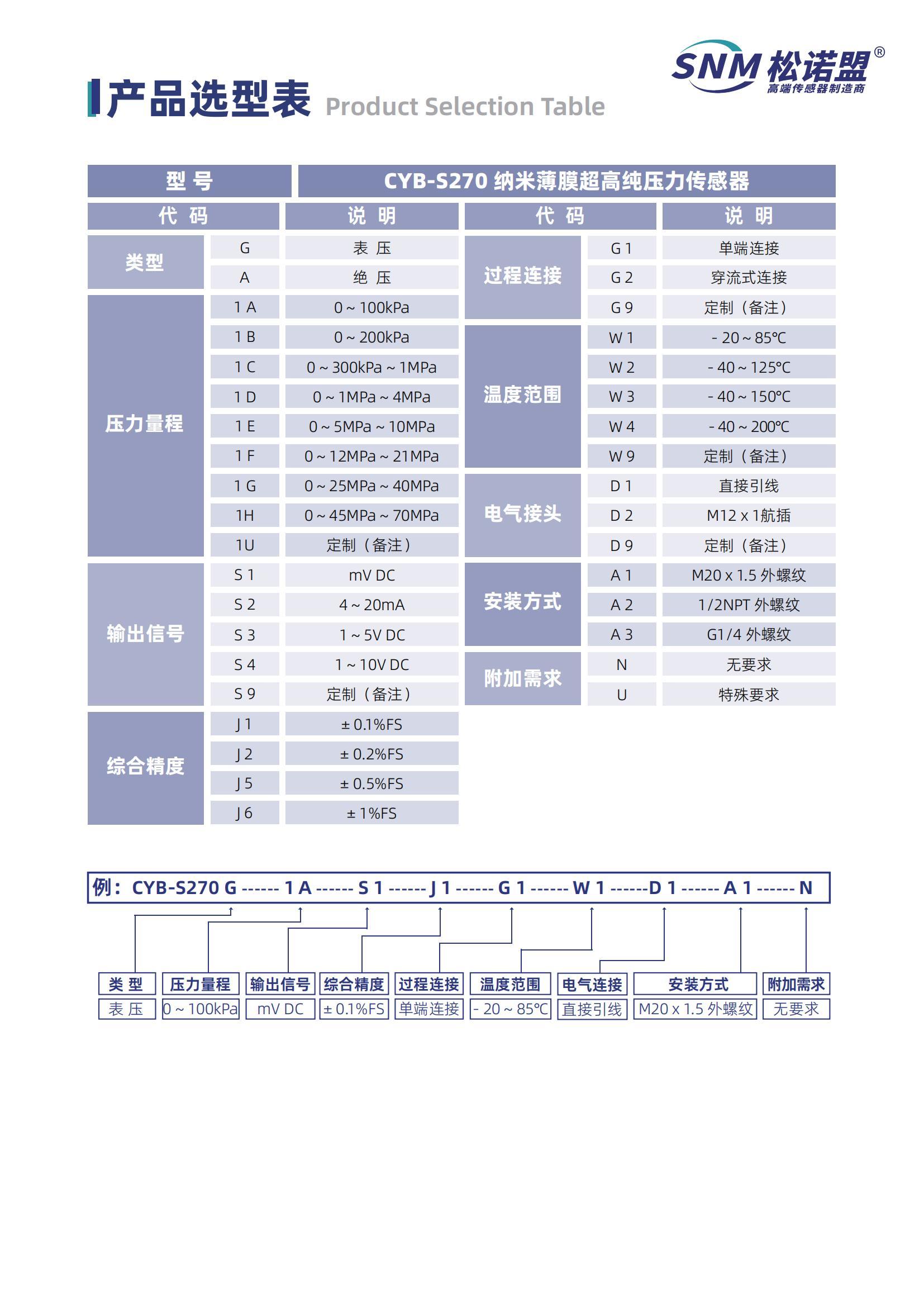

  • 型号 CYB-S270 纳米薄膜压力芯体
    代码 说明
    规格类型 G 表  压
    A 绝  压
    输出信号 H 1 mV DC
    H 2 4 ~ 20mA DC
    H 3 1 ~ 5V DC
    H 4 1 ~ 10V DC
    H 5 定制(备注)
    量程范围 A 0 ~ 100kPa
    B 0 ~ 200kPa
    C 0 ~ 300kPa ~ 1MPa
    D 0 ~ 1MPa ~ 4MPa
    E 0 ~ 5MPa ~ 10MPa
    F 0 ~ 12MPa ~ 21MPa
    G 0 ~ 25MPa ~ 40MPa
    H 0 ~ 45MPa ~ 70MPa
    U 定制(备注)
    综合精度 J 1 ± 0.1%FS
    J 2 ± 0.2%FS
    J 5 ± 0.5%FS
    J 6 ± 1%FS
    过程连接 A 1/4”VCR 外螺纹
    B 1/4”VCR 内螺纹
    U 定制(备注)
    介质温度范围 1 - 20 ~ 85℃
    2 - 40 ~ 125℃
    3 - 40 ~ 150℃
    4 - 40 ~ 200℃
    8 定制(备注)
    电气连接 J 1 直接引线
    J 2 M12X1航插
    J 6 定制(备注)
    安装形式 S 单端连接
    T 穿流式连接
    U 定制(备注)
    附加需求(材料或其他要求) N 无要求
    U 特殊要求



    选型示例: CYB-S270 G --- H 1 --- B --- J 5 --- A --- 1 --- J 1 --- S --- N

    规格类型:表 压;  输出信号:mV DC;  量程范围:0 ~ 100kPa;  综合精度:± 0.5%FS;  过程连接:1/4”VCR 内螺纹;  介质温度范围:- 20 ~ 85℃;  电气连接:直接引线;  安装形式:单端连接;  附加需求:无要求。
