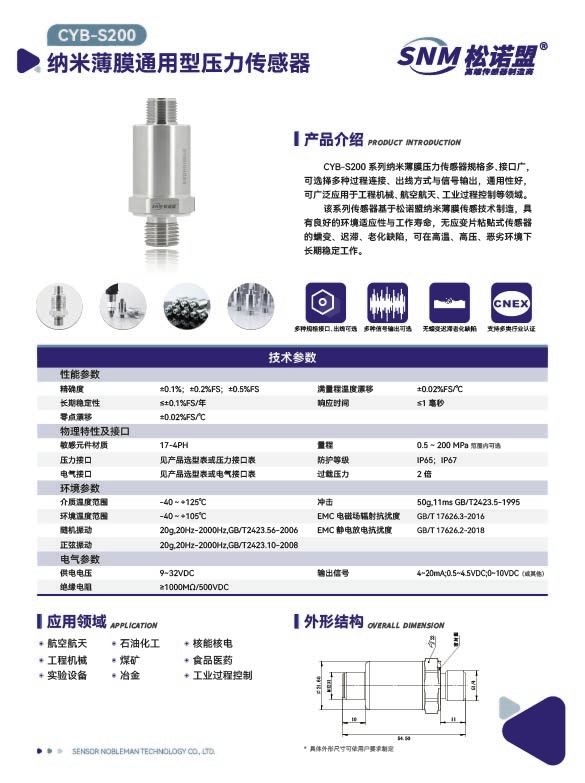

CYB-S200 纳米薄膜压力传感器


松诺盟 CYB-S200 压力传感器是一款设计精巧、安装简便的通用型压力传感器,目前已针对不同的应用需求开发了标准型、高温型、高压型、高精度型、小体积型等多个型号,形成了一套完整成熟的产品系列。
联系我们
  • 产品描述
  • 技术参数
  • 产品选型
  • 资料下载

      产品概述
      CYB-S200 系列纳米薄膜压力传感器规格多、接口广,可选择多种过程连接、出线方式与信号输出,通用性好,可广泛应用于工程机械、航空航天、工业过程控制等领域。
      该系列传感器基于松诺盟纳米薄膜传感技术制造,具有良好的环境适应性与工作寿命,无应变片粘贴式传感器的蠕变、迟滞、老化缺陷,可在高温、高压、恶劣环境下长期稳定工作。
      产品特点
      ● 原子薄膜沉积技术,长期稳定性好,可靠性高;
      ● 工作温区宽,极小温度漂移;
      ● 芯体采用固支结构,一体化加工,抗过载能力强;
      ● 可以定制压力和温度双信号芯体;
      ● 17-4PH不锈钢材质,耐腐蚀,适用于多种介质。

      产品应用

      ¤ 航天航空  ¤ 核能核电  ¤ 石油化工  ¤ 冶金冶炼  ¤ 食品医药  ¤ 工程机械  ¤ 实验设备  ¤ 新能源汽车  ¤ 工业过程控制

    关键词:
    • cyb-s200
    • 通用压力传感器
    • 溅射薄膜压力传感器
    • 压力传感器
  •

    CYB-S200

    技术参数

    综合精度 ± 0.1%FS;± 0.2%FS;± 0.5%FS;±1%FS
    满量程温度漂移 ± 0.03%FS/℃
    长期稳定性 ± 0.1%FS/年
    零点漂移 ± 0.03%FS/℃
    敏感元件材质 17-4PH或 其他
    量程 0 ~ 1MPa ~250MPa
    过载压力 1.5 倍满量程压力
    破坏压力 3 倍满量程压力
    介质温度范围 - 40~ 125℃;- 40 ~ 150℃
    环境温度范围 - 20 ~ 85℃;- 40~125℃
    绝缘电阻 ≥ 1000MΩ/100VDC
    EMC 电磁场辐射抗扰度 10V/m;GB/T 17626.3-2016
    冲击 100g,11ms; GB/T2423.5 - 1995
    随机振动 20g,20Hz-2000Hz;GB/T2423.56-2006
    正弦振动 20g,20Hz-2000Hz;GB/T2423.10-2008
    输出信号 4 ~ 20mA;1 ~  5VDC;0 ~ 10VDC 或 其他



  •

    型号 CYB-S200 纳米薄膜压力传感器
    代码 说明
    压力量程 1  J 0~1MPa
    1 C 0~7MPa
    1 D 0~10MPa
    1 E 0~20MPa
    1 M 0~30MPa
    1 F 0~40MPa
    1 G 0~60MPa
    1 U 定制(备注)
    测量精度 J 1 ± 0.1%FS
    J 2 ± 0.2%FS
    J 5 ± 0.5%FS
    J 6 ± 1%FS
    J 9 定制(备注)
    输出信号 S 1 mV  DC
    S 2 1~5V
    S 3 4~20mA
    S 4 0.5 ~ 4.5V
    S 5 0.5 ~ 4.5V,比例输出
    S 6 0 ~ 10V
    S 7 RS485
    S 9 定制(备注)
    安装方式 A 2 M20 x 1.5 外螺纹
    A 3 1/2NPT 外螺纹
    A 4 G1/4 外螺纹
    A 5 M10 x 1 外螺纹
    A 6 M14 x 1.5 外螺纹
    A 7 1/4NPT 外螺纹
    A 9 定制(备注)
    温度范围 W 2 - 20~85°C
    W 3 - 40~125°C
    W 4 - 40~150°C
    W 9 定制(备注)
    电气接头 D 1 直接引线
    D 2 M12 x 1航插
    D 3 赫斯曼连接器
    D 4 AMP-3P连接器
    D 5 Packard连接器
    D 6 DT04-3P连接器
    D 7 DT04-4P连接器
    D 9 定制(备注)
    附加需求 N 无要求
    U 特殊要求



    选型示例: CYB-S200 --- 1 C ---  J 1 --- S 1 --- A 3 --- W 2 --- D 1 --- N

    压力量程:0~7MPa;  测量精度:± 0.1%FS;  输出信号:mV DC;  安装方式:G1/2 外螺纹;  温度范围:- 20~85°C;  电气接头:直接引线;  附加需求:无要求。

  •
